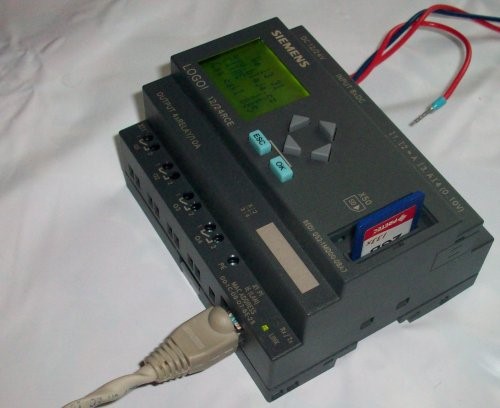

پشتیبانی از ارتباطات شبکه لوگو ورژن 7 میتواند از SIMATIC S7 پشتیبانی کند و با سرعت 10/100 Mbit/s به شبکه اترنت متصل شودلوگو ورژن 7 میتواند حداکثر با 8 ، s7 در شبکه اترنت ارتباط برقرار کند تجهیزاتی که در ارتباط SIMATIC وجود دارند شامل : لوگو ورژن 7 و SIMATIC S7 و SIMATIC HMI می باشددقت شود ازتباط بین لوگو7 با کامپیوتر فقط از طریق شبکه اترنت امکان پذیر میباشد بر خلاف سری
های قبلی که با کابل سریال و یا usb به کامپیوتر متصل می شدند
و حداکثر به یک کامپیوتر میتواند متصل شود توسط اترنت
در مرحله بعد برای شناساندن لوگو به PC باید IP address مشخصی وارد کنید که این IP باید در در ماژول لوگو ورژن 7 و PC و برنامه لوگو ،وارد شود ابتدا این کار را در لوگو انجام می دهیم با دکمه های جهت نما در منوی لوگو به دنبال گزینه network می گردیم که همانطور که گفتیم دو عنوان جدید در ورژن 7 به منوی لوگو افزوده شده یکی network و دیگری Diagnostic است . با دکمه پایین جهت نما مداوم به گزینه زیرین منو حرکت می کنیم تا network نمایان شود حال با دکمه ok وارد تنظیمات آن می شویم
وارد گزینه IP address می شویم و در اینجا سه گزینه وجود دارد که برای وارد کردن مشخصات شبکه ما باید هر سه این گزینه ها را با توجه به شبکه خود ویرایش کنیم1- IP address
2- subnetmask
3-Gateway
همانطور که در شکل مشخص است تمام اعداد را همانند شکل وارد کنید در مرحله بعد باید تنظیماتی را نیز در pc خود انجام دهیم برای این منظور در ویندوز وارد منوی start شده و Control Panel را انتخاب می کنیم و سپس وارد Network Connections می شویم اگر ارتباط لن ما درست باشد آیکونی برای ارتباط لن وجود دارد بر روی آن راست کلیک کرده و Prope گروه آموزشی الکتروتکنیک یزد...
